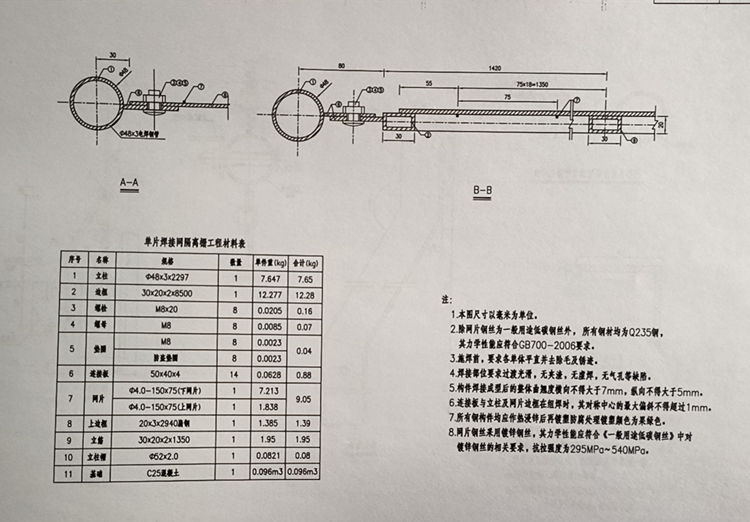

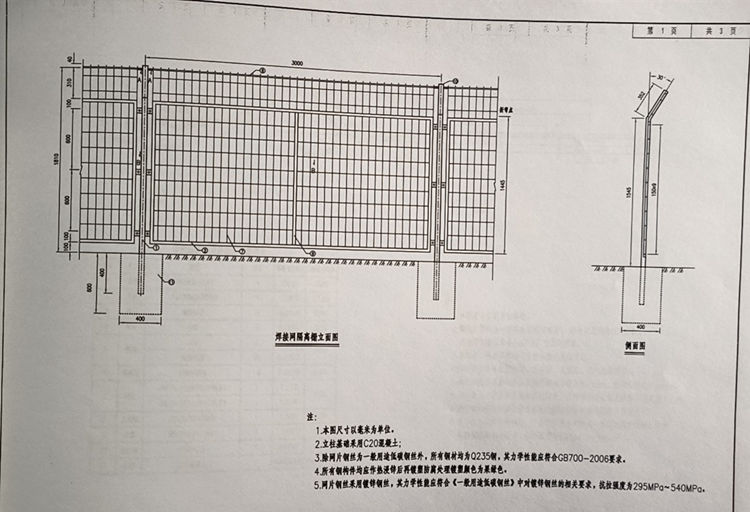

青甘界高速公路焊接網隔離柵設計要求規范
1.本圖尺寸以毫米為單位。
2.立柱基礎采用C20混凝土。
3.除網片鋼絲為一般用途低碳鋼絲外，所有鋼材均為Q235鋼，其力學性能應符合GB700-2006要求。
4.所有鋼構件均應作熱浸鋅后再鍍塑防腐處理，鍍塑顏色為果綠色。
5.網片鋼絲采用鍍鋅鋼絲，其力學性能應符合《一般用途低碳鋼絲》中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~540MPa。

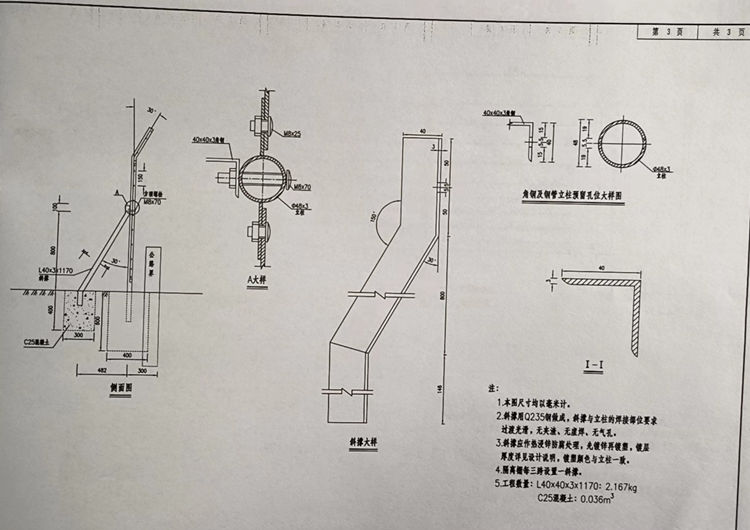

6.斜撐用Q235鋼做成，斜撐與立柱的焊接部位要求過渡光滑，無夾渣、無虛焊、無氣孔。
7.斜撐應作熱浸鋅防腐處理，先鍍鋅再鍍塑，鍍層厚度詳見設計說明，鍍塑顏色與立柱一致。
8.隔離柵每三跨設置一斜撐。
9.施焊前，要求各單體平直并去除毛刺及銹跡。
10.構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm。
11.連接板與立柱及網片邊框在組焊時，其對稱中心的偏斜不得超過1mm。
