水庫飲用水源地隔離網一般說明:

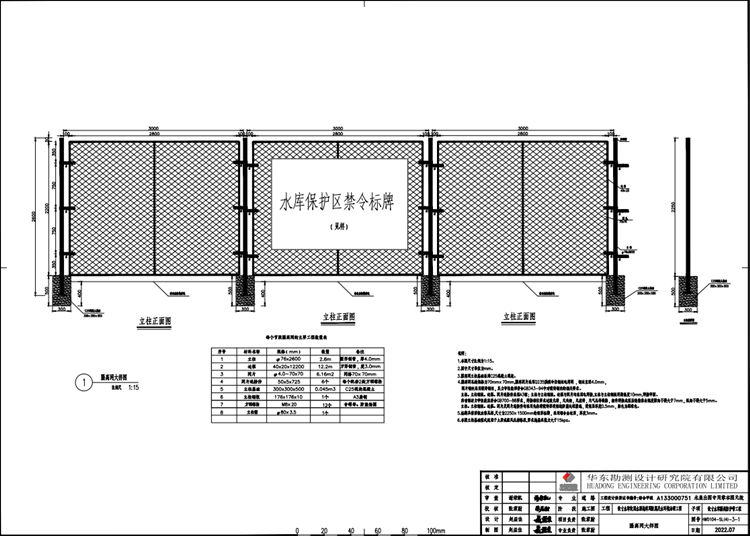

1.本圖水庫飲用水源地隔離網尺寸比例為1:15。
2.圖中水庫飲用水源地隔離網尺寸單位為mm。
3.水庫飲用水源地隔離網立柱基礎采用C25混凝土現澆。
4.水庫飲用水源地隔離網網孔的規格為70mmx70mm,隔離網片采用Q235低碳冷拉鋼絲電焊網,鋼絲直徑4.0mm,網片鋼絲采用鍍鋅鋼絲,其力學性能須符合GB343-94中對鍍鋅鋼絲的相關要求。立柱、立柱鋼板、邊框、網片連接件采用A3鋼;立柱與立柱鋼板、邊框與網片均采用電焊接,立柱與立柱鋼板焊腳高度10mm,焊接牢固。所有鋼材力學性能應符合GB700-88要求,焊接部位要求過渡光滑,無夾渣,無虛焊,無氣孔等缺陷,構件焊接成型后的整體曲翹度橫向不得大于7mm,縱向不得大于5mm.立柱、立柱鋼板、邊框、網片及網片連接件均采用先熱浸鍍鋅再浸塑的防腐處理措施,浸塑層厚度0.5mm,顏色為深綠色。
5.標牌具體面板內容見樣，尺寸為2250x1500mm的矩形標牌,采用鋁合金材質,厚度3mm。
6.本圖立柱基礎型式適用于土質或強風化巖路段要求地基承載力大于15kpa。
