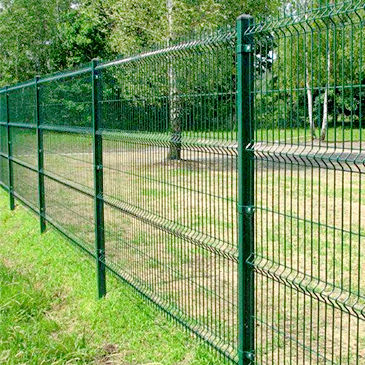

飲用水水源地保護隔離網網片規格及技術質量要求
⑴網片由鐵線和矩管焊接而成。焊接后應清理焊渣，對焊接產生的變形，應進行平整處理。為保證網片強度，網片鋼絲焊接點強度應大于1KN，焊接點脫落數小于4% 。
⑵網片規格為2890mm×2250mm，四周及中間矩管選用 HPB235，規格為30mm×20mm，矩管壁厚1.5mm；內部網絲采用 HPB235Φ3.5mm冷撥鐵線。網孔中心距150mm×60mm。上部向外折角 30°，垂直高度 300mm 。
⑶網片成形后應整體鍍鋅并進行熱浸塑處理，鍍鋅量 270g/㎡，浸塑厚度0.8mm～1.2mm，顏色統一選用 PCF6016。網片浸塑或噴涂前要進行整平。成品網片不得有歪、斜、扭曲，各部尺寸要符合設計要求，表面不得有針孔狀，涂層不得有明顯脫落、滴瘤、粉泡、龜裂、漏鐵等缺陷，滿足防腐蝕和耐久性的要求。
⑷網片兩側方鋼按圖示間距預留15mm螺栓孔三個，配三條190mmΦ12mm 普通鍍鋅防盜螺栓，絲扣長度 40mm。
⑸制造精度要求（成品網片）：
長度誤差≤3mm，高度誤差≤ 3mm， 方度誤差≤ 4mm( 測量對角線長度，計算對角線長度差)。
網面平整度要求：凸起或凹進≤3mm。
